HIGH VOLTAGE / RENEWAL
高圧受変電設備
更新の必要性と
停電リスク対策
老朽化した高圧受変電設備では、設備故障による突発的な停電のリスクが高まります。
更新判断のポイント、最適な更新方法をわかりやすく解説します。
SCROLL ↓
停電リスク低減
突発停止を抑制
劣化兆候の早期対策で
設備停止を防止

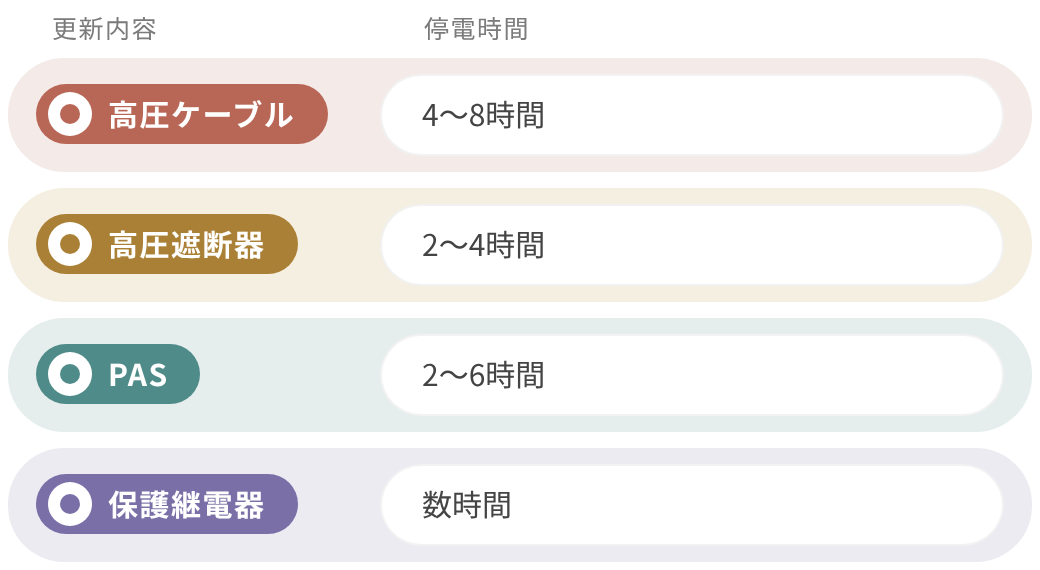

停電時間短縮
お客様の状況に応じて可能な限り短縮
停電作業を減らす
工事計画を提案する

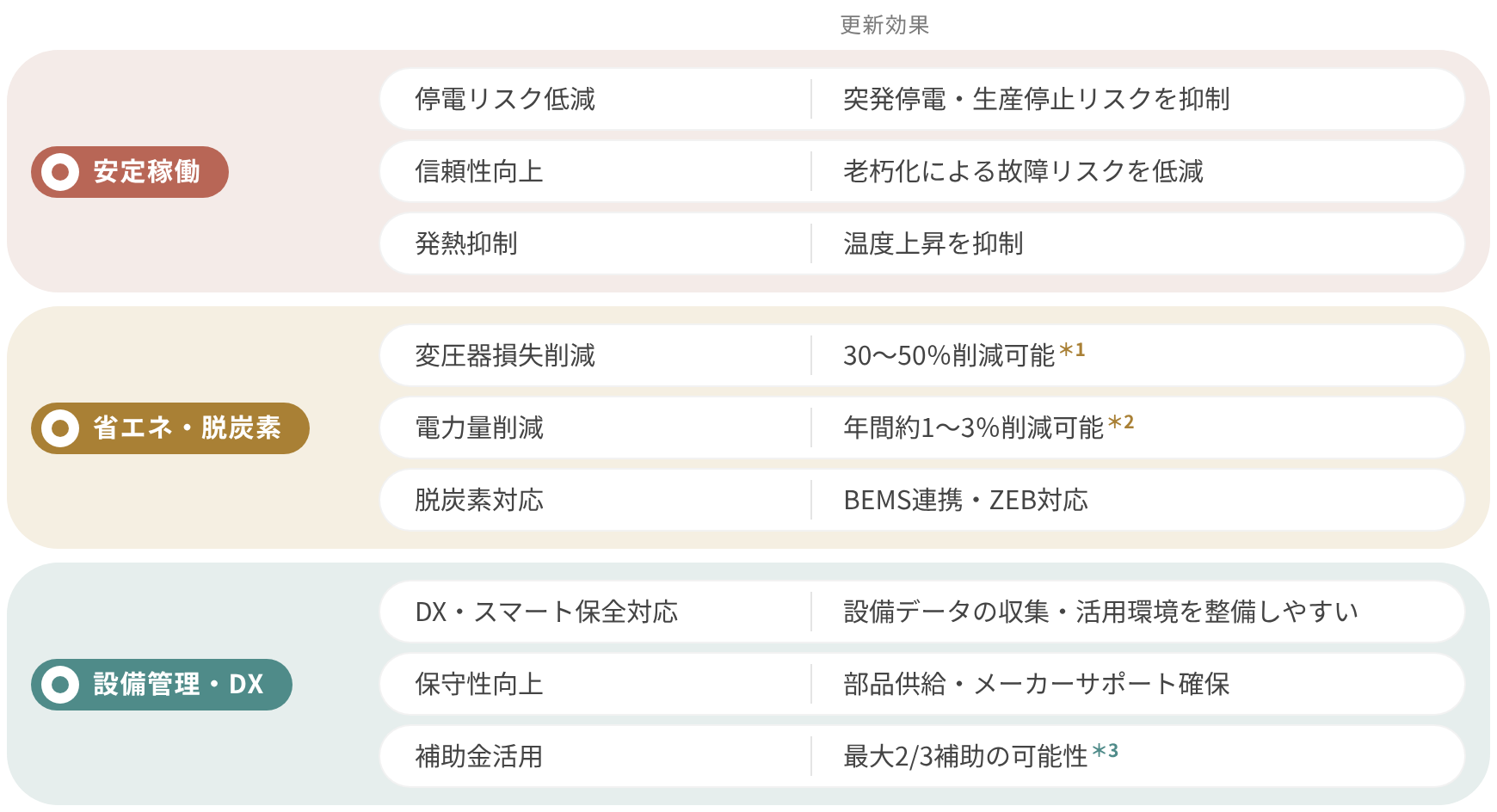

電力損失削減
最大50％削減
高効率設備で損失を低減
将来対応・DX

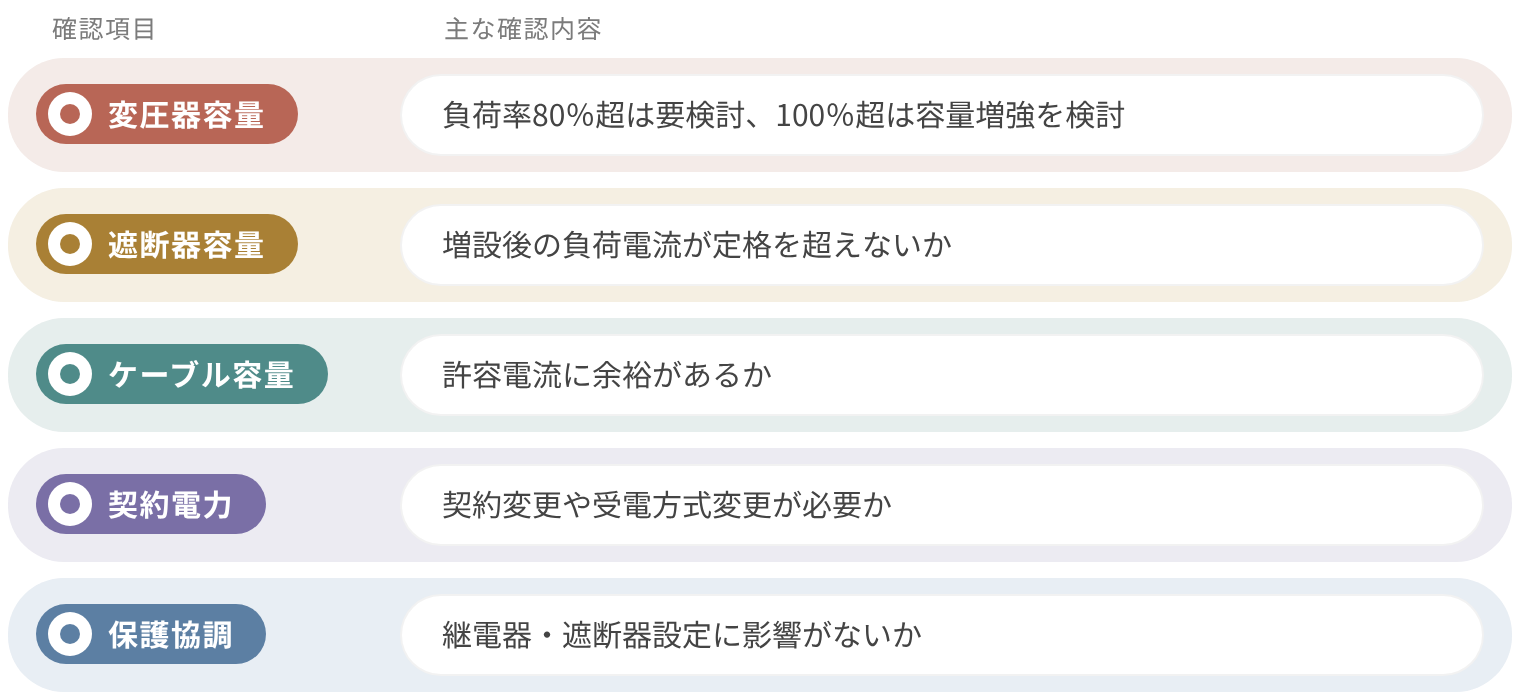

増設・最適化
容量・保護を見直し
拡張に対応
このページの目次
高圧受変電設備とは
高圧受変電設備とは、電力会社から供給される高圧電力（一般的に6.6kV）を受電し、施設内で使用可能な低圧電力（100V／200V）へ変圧・配電する設備群です。主な対象は契約電力50kW以上～約2,000kW程度の需要家であり、工場、病院、商業施設、オフィスビル、ホテル、学校、コンビニやマンションなどで広く採用されています。
高圧受変電設備は、- 受電設備（PAS・引込ケーブル）
- 開閉・保護設備（遮断器・保護継電器）
- 変圧設備（変圧器）
- 配電設備（低圧配電盤）
によって構成されており、施設全体へ安定した電力供給を行う重要なインフラです。設備故障が発生した場合、施設全体の停電につながるため、適切な維持管理と計画的な更新が求められます。
01高圧受変電設備はいつ更新すべき？

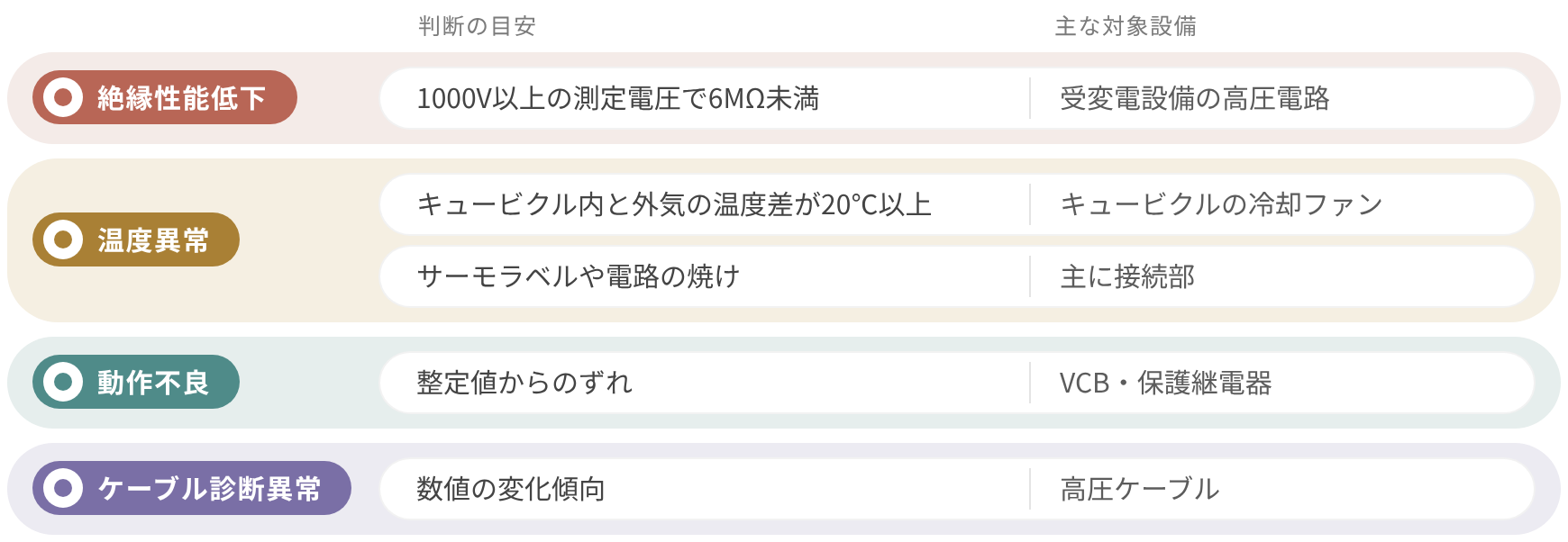

高圧受変電設備の更新時期は、単純な使用年数だけで判断できるものではありません。実際には、
- 絶縁性能の低下
- 温度異常
- 遮断器の動作不良
- ケーブル診断異常

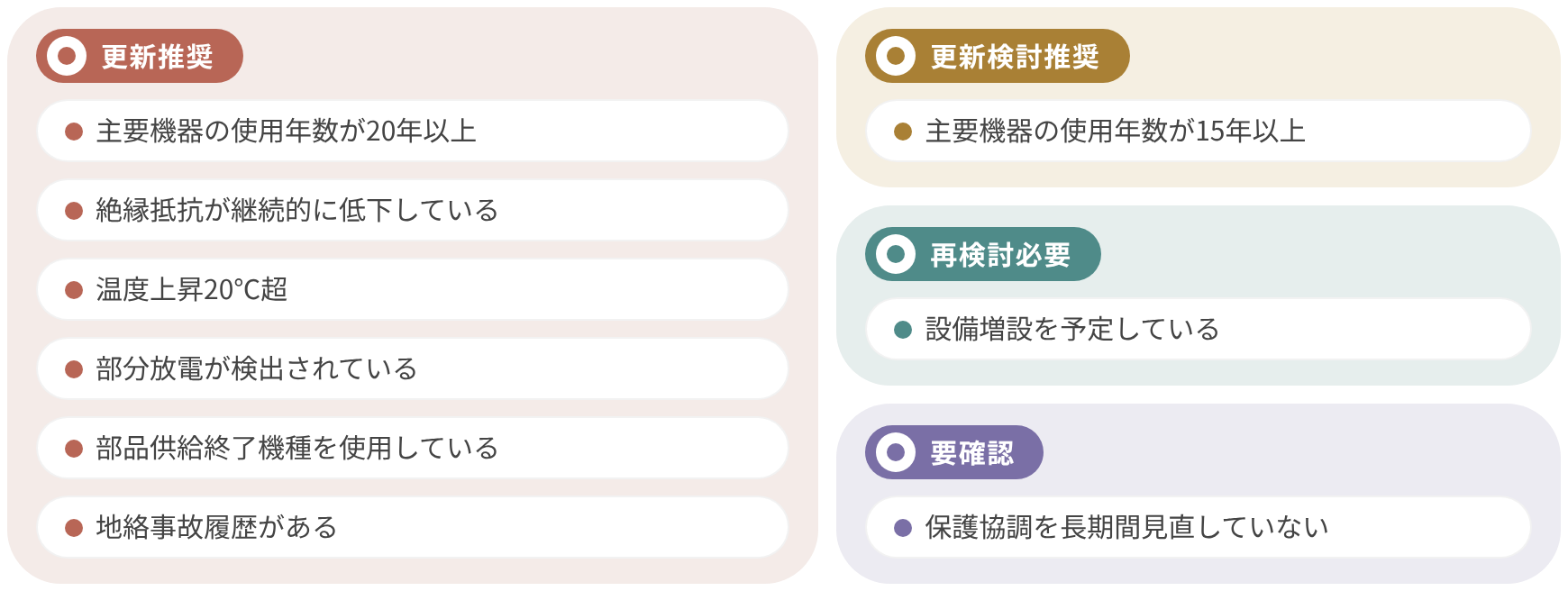

などの劣化兆候を確認しながら総合的に判断します。特に以下のような兆候が確認された場合は更新検討が必要です。

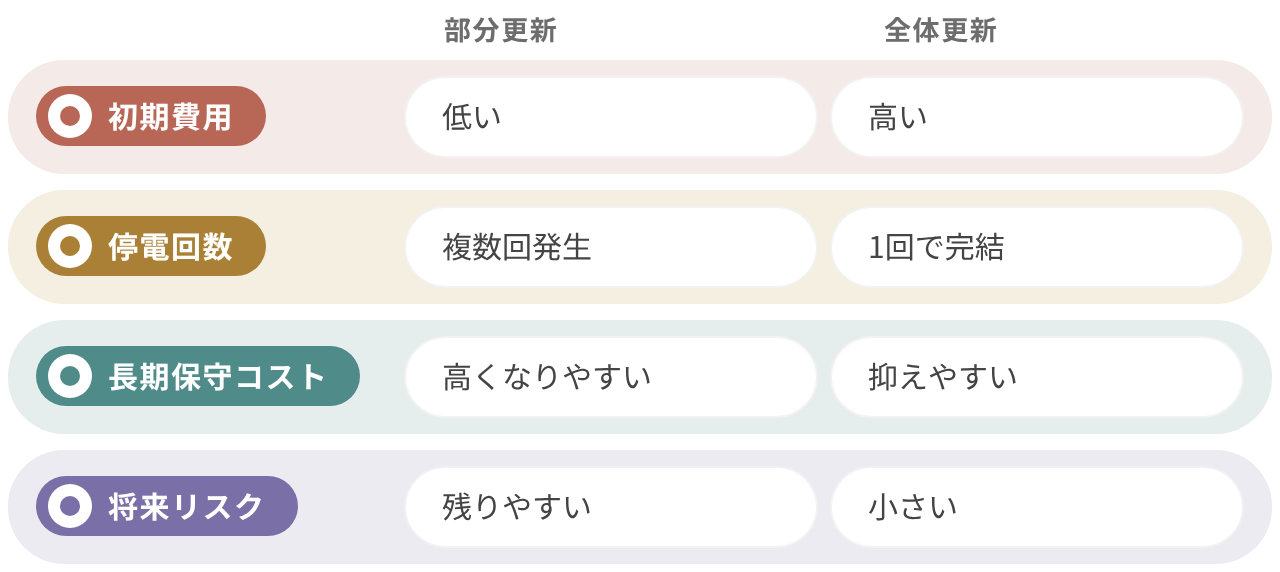

また、一設備のみの劣化であれば部分更新で対応可能な場合がありますが、複数設備に劣化が見られる場合はキュービクル全体更新を検討する必要があります。
POINT
更新判断で最も重要なのは、「現在の数値」ではなく「数値の変化傾向」です。実際に管理基準値を満たしていたにもかかわらず、その後地絡事故が発生した事例もあります。（詳しくは04 実際の故障・停電事例で紹介）
